Fundamentos de Telecomunicación
González Victoria Gabino
Trejo Rocha Yarely Natalia
José Armando Hernández Mazariego

Fundamentos de Telecomunicación

Explorando las bases de la comunicación moderna

Antenas de Telecomunicación

Objetivo del Proyecto

Este proyecto tiene como finalidad proporcionar un análisis integral de los fundamentos de las telecomunicaciones, abarcando desde los principios básicos de la comunicación hasta las tecnologías más avanzadas. A través de un enfoque estructurado y didáctico, se busca facilitar la comprensión de conceptos clave como sistemas de comunicación, medios de transmisión, técnicas de modulación, conmutación, multiplexación y modelos de referencia, promoviendo el desarrollo de competencias técnicas esenciales para el diseño, implementación y optimización de redes de telecomunicaciones en entornos profesionales.

Institución

Tecnológico de Estudios Superiores de Chimalhuacán

Profesor

Marco Antonio Llinas Pérez

Equipo de Trabajo

  • González Victoria Gabino
  • Trejo Rocha Yarely Natalia
  • José Armando Hernández Mazariego

1. Sistema de comunicación

1.1 Impacto de las Telecomunicaciones

Fundamental para el análisis espectral; permite descomponer cualquier señal periódica compleja en una suma de senos y cosenos:

Fundamental para el análisis espectral; permite descomponer cualquier señal periódica compleja en una suma de senos y cosenos:

f(t) = a₀ + Σ [aₙ cos(nω₀t) + bₙ sin(nω₀t)]

Las telecomunicaciones son el motor de la sociedad moderna, permitiendo la telemedicina, el teletrabajo y la educación global. Han transformado la economía al permitir transacciones financieras e intercambio de datos en milisegundos.

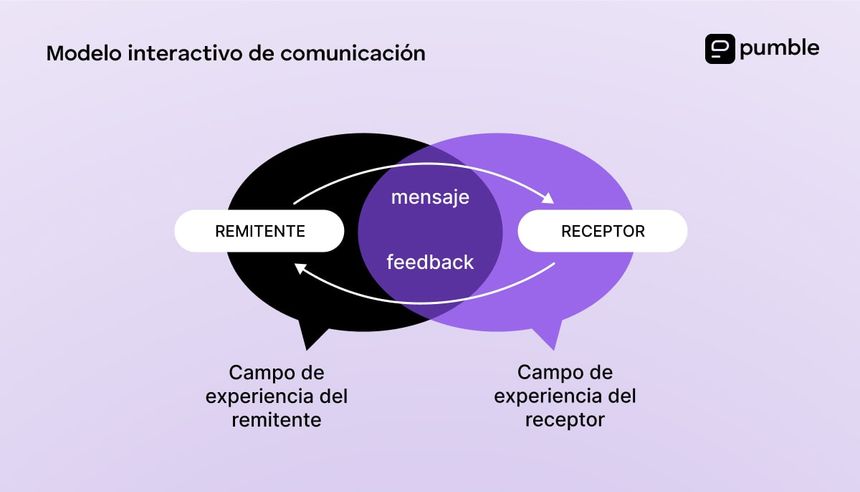

1.2 Componentes: Emisor, Receptor, Medios

Componentes de un sistema de comunicación:

  • Emisor: Dispositivo que transforma la información en señales para su transporte.
  • Receptor: Realiza el proceso inverso para entregar el mensaje al destino.
  • Medios: El soporte físico o inalámbrico (aire, cable, vacío).
1.2.1 Códigos y Protocolos

Normas semánticas (idioma) y sintácticas (formato) para que el diálogo sea posible entre sistemas heterogéneos.

1.3 Señales y clasificación

Clasificación de señales:

1.3.1 Analógicas, digitales, eléctricas y ópticas
  • Analógicas: Varían de forma continua en el tiempo (como una onda sonora).
  • Digitales: Tienen valores discretos, generalmente representados por 0 y 1.
  • Eléctricas, Ópticas: Clasificación según la naturaleza del portador (electrones o fotones).
1.4 Modelo matemático de una señal

Se basa en representar señales como funciones de tiempo f(t) y frecuencia.

1.4.1 Serie de Fourie
f(t) = a₀ + Σ [aₙ cos(nω₀t) + bₙ sin(nω₀t)]

Fundamental para el análisis espectral; permite descomponer cualquier señal periódica compleja en una suma de senos y cosenos:

f(t) = a₀ + Σ(n=1 to ∞) [aₙ cos(nω₀t) + bₙ sin(nω₀t)]
Ejemplo: Una llamada por WhatsApp donde tu voz (emisor) se digitaliza (código), viaja por fibra óptica (medio) y llega al celular de tu amigo (receptor).

📚 Bibliografía del Tema 1

[1] Universidad Nacional de Colombia. Repositorio Institucional UNAL. https://repositorio.unal.edu.co

[2] International Telecommunication Union (ITU). About ITU. https://www.itu.int

[3] Encyclopaedia Britannica. Information Theory. https://www.britannica.com

[4] Wolfram MathWorld. Fourier Series. https://mathworld.wolfram.com

[5] Universidad de Cantabria – OCW. Curso de Comunicaciones. https://ocw.unican.es

[6] SparkFun Electronics. Analog vs Digital. https://learn.sparkfun.com

[7] IEEE History Center. History of IEEE. https://history.ieee.org

[8] Cisco Networking Academy. Plataforma educativa. https://www.netacad.com

[9] Gobierno de España. Gestión del Espectro Radioeléctrico. https://avance.digital.gob.es

[10] GeeksforGeeks. Digital Electronics & Logic Design. https://www.geeksforgeeks.org

[11] Universidad Galileo. La importancia de las telecomunicaciones. https://www.galileo.edu

[12] Imagen ilustrativa – Sistema de comunicación. Ver imagen

2. Medios de transmisión

2.1 Guiados

Medios de transmisión guiados:

2.1.1 Par trenzado, coaxial y fibra óptica
  • Par trenzado: Hilos de cobre entrelazados para cancelar interferencias.
  • Coaxial: Núcleo de cobre con blindaje metálico.
  • Fibra óptica: Hilos de vidrio que transmiten luz a velocidades altísimas.

Tabla Comparativa: Medios Guiados

Medio Velocidad típica Distancia Máxima Interferencia (EMI)
Par Trenzado 100 Mbps - 10 Gbps 100 metros Alta
Coaxial 10 - 100 Mbps 500 metros Media
Fibra Óptica +100 Gbps Decenas de km Nula
2.2 No guiados

Medios de transmisión no guiados:

2.2.1 Radiofrecuencia, microondas, satélite e infrarrojo
  • Radiofrecuencia: Ondas omnidireccionales.
  • Microondas: Requieren línea de vista.
  • Satélite: Repetidores espaciales de gran cobertura.
  • Infrarrojo: Para distancias muy cortas sin obstáculos.
2.3 Métodos para la detección y corrección de errores

Métodos para verificar la integridad del dato:

2.3.1 VRC, LRC y CRC
  • VRC (Verificación de Redundancia Vertical): Verifica cada byte individualmente.
  • LRC (Verificación de Redundancia Longitudinal): Verifica bloques de datos.
  • CRC (Verificación de Redundancia Cíclica): El más robusto, utilizando división polinómica.
2.4 Control de flujo

Mecanismos para gestionar la saturación del receptor:

2.4.1 Tipos: asentimiento, ventanas deslizantes
  • Asentimiento (Stop & Wait): Espera confirmación antes de enviar el siguiente paquete.
  • Ventanas deslizantes: Permite enviar múltiples paquetes sin esperar confirmación.
  • Puede ser por hardware o software
  • De lazo abierto o cerrado
Ejemplo: El cable Ethernet (Par trenzado) que conecta tu PC al router para asegurar una conexión estable de internet.

📚 Bibliografía del Tema 2

[1] CommScope. Coaxial Cables. https://www.commscope.com

[2] TutorialsPoint. Error Detection and Correction in Data Link Layer. https://www.tutorialspoint.com

[3] Computerphile (YouTube). Canal educativo sobre computación y telecomunicaciones. https://www.youtube.com/user/Computerphile

[4] Outdoor Telecom Cabinet. Comparación de cables: fibra óptica, coaxial y par trenzado. https://blog.outdoortelecomcabinet.com

[5] IES San Clemente. Medios de transmisión. Documento PDF

[6] Universidad de Cádiz. Medios de transmisión. https://rodin.uca.es

[7] FS Community. Fiber Optic vs Twisted Pair vs Coaxial Cable. https://www.fs.com

[8] Telecomunicaciones Portafolio. Medios no guiados: radiofrecuencia, microondas. Blogspot

[9] U6 Dispositivos de Comunicación – ITST Tulum. Medios no guiados: radio, microondas, satélite e infrarrojo. WordPress

[10] Scribd. Radio, microondas, satélite e infrarrojos. https://www.scribd.com

[11] Video educativo. Medios de transmisión. YouTube

[12] Wray Castle. Vertical Redundancy Check (VRC). https://wraycastle.com

[13] Imagen ilustrativa – Verificación de redundancia. Ver imagen

3. Modulación

3.1 Técnicas de modulación analógica

Modulación analógica:

3.1.1 Modulación en amplitud (AM) y modulación en frecuencia (FM)
  • AM (Modulación en Amplitud): Varía la amplitud de la onda portadora.
  • FM (Modulación en Frecuencia): Varía la frecuencia, siendo esta última más resistente al ruido ambiental.
3.2 Técnicas de modulación digital

Modulación digital:

3.2.1 ASK, FSK, PSK y QAM

Modificaciones de la onda para transportar bits:

  • ASK (Amplitude Shift Keying): Modulación por desplazamiento de amplitud.
  • FSK (Frequency Shift Keying): Modulación por desplazamiento de frecuencia.
  • PSK (Phase Shift Keying): Modulación por desplazamiento de fase.
  • QAM (Quadrature Amplitude Modulation): Destaca por combinar cambios de fase y amplitud (usado en modems modernos).

Tabla Comparativa: Modulación Digital

Técnica Parámetro Modificado Uso común
ASK Amplitud Fibra óptica simple
FSK Frecuencia Radiodatos / Pagers
PSK Fase Bluetooth / WiFi
QAM Amplitud y Fase 4G / 5G / Cablemódem
3.3 Conversión analógico – digital

Proceso de digitalización de señales continuas:

3.3.1 Muestreo, cuantización y codificación

Pasos para digitalizar una señal continua bajo el Teorema de Nyquist:

  1. Muestreo: Tomar valores de la señal a intervalos regulares.
  2. Cuantización: Asignar niveles discretos a cada muestra.
  3. Codificación: Convertir los niveles en valores binarios.
3.4 Códigos de línea

Definen la forma del pulso eléctrico en la transmisión:

3.4.1 RZ, NRZ, NRZ-L, AMI, pseudoternaria, Manchester, Manchester diferencial, B8ZS, HDB3

Principales códigos de línea:

  • RZ (Return to Zero): Vuelve a cero en cada bit.
  • NRZ (Non-Return to Zero): No vuelve a cero.
  • NRZ-L: Nivel bajo para 0, alto para 1.
  • AMI (Alternate Mark Inversion): Alterna polaridad.
  • Manchester: Vital porque incluye la señal de reloj en la propia transmisión.
  • Manchester diferencial: Variante de Manchester.
  • B8ZS, HDB3: Para largas secuencias de ceros.
3.5 Modem, estándares y protocolos

Modem: Dispositivo encargado de adaptar las señales digitales del equipo a las analógicas del canal de transmisión.

Ejemplo Las estaciones de radio FM que escuchas en el auto utilizan modulación en frecuencia para transmitir música.

📚 Bibliografía del Tema 3

[1] Keysight Technologies. Electronic Measurement Solutions. https://www.keysight.com

[2] ScienceDirect. Pulse Code Modulation (PCM). https://www.sciencedirect.com

[3] International Telecommunication Union (ITU-T). Recommendation V-Series. https://www.itu.int

[4] Khan Academy. Ingeniería eléctrica. https://www.khanacademy.org

[5] USR IOT. Soporte técnico y documentación. https://www.usr.com

[6] Universidad de Vigo. Recursos académicos. https://www.uvigo.gal

[7] Universitat Oberta de Catalunya (UOC). Material sobre modulación. Documento PDF

[8] Tarrío, J. Esquema de modulación. Imagen

[9] Universidad Estatal de Milagro (UNEMI). Documento de modulación. Documento PDF

[10] SlideShare. Módulo I – Fundamentos de Telecomunicaciones. https://www.slideshare.net

[11] Scribd. Material de modulación. https://www.scribd.com

[12] Tecnológico Nacional de México – Zacatecas. Unidad III: Modulación. Documento PDF

4. Técnicas de conmutación y multiplexación

4.1 Conmutación

Técnicas de conmutación:

4.1.1 Conmutación de Circuitos (Red telefónica pública)

Camino físico dedicado durante toda la comunicación. Utilizado tradicionalmente en telefonía fija.

4.1.2 Conmutación de Paquetes (X.25, Frame Relay)

Los datos se fragmentan y viajan por rutas óptimas (Internet).

  • X.25: Protocolo de red de paquetes con control de errores.
  • Frame Relay: Versión más rápida con menos overhead.
4.1.3 Entramado: Store and Forward

El nodo almacena el paquete completo antes de validarlo y reenviarlo.

4.1.4 Celdas: ATM

Usa paquetes de tamaño fijo (53 bytes) para garantizar latencias bajas.

4.2 Multiplexación

Técnicas de multiplexación para compartir canales:

4.2.1 TDM División de tiempo

TDM (Time Division Multiplexing): División por tiempo. Cada señal ocupa el canal durante intervalos de tiempo específicos.

4.2.2 FDM División de frecuencia

FDM (Frequency Division Multiplexing): División por frecuencia. Cada señal ocupa una banda de frecuencia diferente.

4.2.3 WDM División de longitud de onda

WDM (Wavelength Division Multiplexing): División por colores de luz (Fibra óptica). Permite transmitir múltiples señales por diferentes longitudes de onda.

4.2.4 CDM División de código

CDM (Code Division Multiplexing): División por códigos únicos. Cada señal tiene un código diferente que permite su identificación.

Ejemplo: El servicio de TV por cable usa FDM para que puedas ver distintos canales al mismo tiempo por el mismo cable.

📚 Bibliografía del Tema 4

[1] GeeksforGeeks. Difference between Circuit Switching and Packet Switching. https://www.geeksforgeeks.org

[2] IBM Documentation. Networking and Systems Documentation. https://www.ibm.com

[3] Cisco Systems. Frame Relay Overview. https://www.cisco.com

[4] Microsoft Learn. Documentación técnica. https://learn.microsoft.com

[5] Universidad Politécnica de Madrid (UPM). Recursos académicos. https://www.upm.es

[6] Red Hat. Networking and Open Source Solutions. https://www.redhat.com

[7] TechTarget. Circuit Switched Network. TechTarget (traducción)

[8] Simbase. Packet Switching. https://simbase.com

[9] Tecomunicación. Unidad III – Conmutación. Documento PDF

[10] Imagen ilustrativa – Conmutación de paquetes. Ver imagen

[11] Reactive Programming. Store and Forward. https://reactiveprogramming.io

[12] Tecnológico Nacional de México – Zacatecas. Unidad V – Conmutación. Documento PDF

5. Modelos y dispositivos de comunicación

5.1 Introducción al modelo de referencia OSI

Estándar de 7 capas que define cómo deben comunicarse los sistemas de red.

Tabla Comparativa: Capas del Modelo OSI (Resumen)

Capa Nombre Función Principal Dispositivo
7-4 Superiores Datos, Sesión y Transporte PC / Firewall
3 Red Direccionamiento Lógico (IP) Router
2 Enlace Direccionamiento Físico (MAC) Switch
1 Física Transmisión de bits Hub / Cables
5.2 Protocolos y estándares

Normas como TCP/IP que garantizan la interoperabilidad global.

5.3 Características funcionales de los dispositivos

Dispositivos de red principales:

  • Switch: Conecta equipos locales en Capa 2 (Enlace de datos).
  • Router: Interconecta redes en Capa 3 (Red).
  • Hub: Dispositivo de Capa 1 que repite señales.
  • Gateway: Conecta redes con diferentes protocolos.
5.4 Estándares de interfaces

Estándares físicos y eléctricos de conexión:

  • RJ-45: Conector para cables Ethernet.
  • USB: Universal Serial Bus.
  • RS-232: Comunicación serial.
5.5 Mecanismos de detección y corrección de errores

Implementación de protocolos de corrección en las capas de enlace y transporte para evitar pérdida de información.

Ejemplo: El modelo OSI es como el reglamento de correos: desde el papel (físico) hasta la dirección en el sobre (red).

📚 Bibliografía del Tema 5

[1] Cloudflare. Modelo OSI (Open Systems Interconnection). https://www.cloudflare.com

[2] IEEE Standards Association. Standards and Specifications. https://standards.ieee.org

[3] Lucidchart. Diagramas de redes y modelo OSI. https://www.lucidchart.com

[4] Internet Engineering Task Force (IETF). Request for Comments (RFC). https://www.ietf.org

[5] Cisco Systems. Network Topology Icons. https://www.cisco.com

[6] ResearchGate. Plataforma de investigación académica. https://www.researchgate.net

[7] Juniper Networks. Networking Technologies. https://www.juniper.net

[8] IONOS. El modelo OSI: normas y protocolos. https://www.ionos.mx

[9] KeepCoding. Estándares del modelo OSI. https://keepcoding.io

[10] Repositorios de investigación académica. Fuentes y artículos científicos. https://www.investigacion.frc.utn.edu.ar

Acerca de

Institución

Tecnológico de Estudios Superiores de Chimalhuacán

Profesor

Marco Antonio Llinas Pérez

Integrantes del Equipo

  • González Victoria Gabino
  • Trejo Rocha Yarely Natalia
  • José Armando Hernández Mazariego

Sobre este proyecto

Este sitio web fue desarrollado como material educativo para la materia de Fundamentos de Telecomunicación. Contiene información técnica organizada en cinco temas principales.
